单相防雷住宅配电箱
产品简介
科佳单相电源配电箱是适用于交流220V电源系统防浪涌、防雷和防漏电的保护装置，可防止雷电感应和线路浪涌对通讯、控制和各种用电设备的冲击，并可防止电器设备漏电对人身的伤害，具有防雷、防漏电可靠、接线方便、结构紧凑、外形美观等特点，是单相电源系统必备的防雷、防漏电装置，也是民用住宅电源设备安全保护的理想选择。
功能介绍

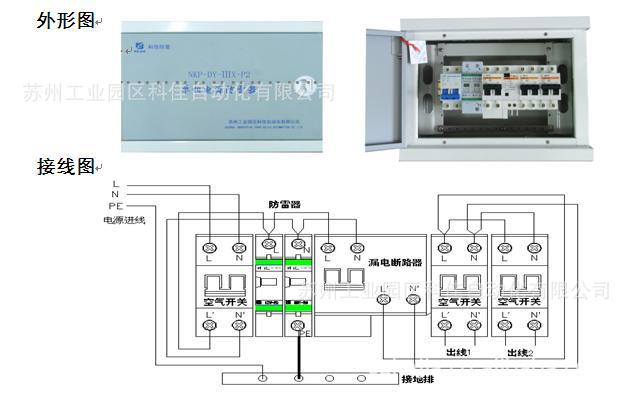

该配电箱在电源进线端安装了与防雷要求相匹配的浪涌保护模块，可以有效抵御雷电或其它原因引起的电源线路浪涌对用电设备的破坏，还安装了具有过载、短路、漏电保护的开关和保护器，可有效防止接线错误及系统故障而产生的意外事故。配电箱为喷塑铁制箱体，外形采用预埋嵌入式结构，箱内为一路进线、两路出线，可根据客户需要增加出线。为使防雷、防漏电功能有效，必须将箱内的接地排与箱外就近的大地端子可靠连接。 配电箱详细配置清单：
(交流1进2出、防雷、防过流、防漏电) | |||
名称 | 规格 | 数量 | 备注 |
电源防雷器 | KDY-20/320/2P;20kA;科佳 | 1 | 防雷保护 |
进线空气开关 | 1SM6-63 C40; 40A; | 1 | 防雷保护 |
漏电断路器 | 1SM6LE C40； 40A;I△n=30mA;t=0.1s | 1 | 漏电保护 |
出线1空气开关 | 1SM6-63 C32; 32A; | 1 | 短路保护 |
出线2空气开关 | 1SM6-63 C10; 10A; | 1 | 短路保护 |
外形尺寸 | 嵌入尺寸：300mm(长)×195mm(高)×100mm(深) 面框尺寸：330mm(长)×240mm(高) | ||
