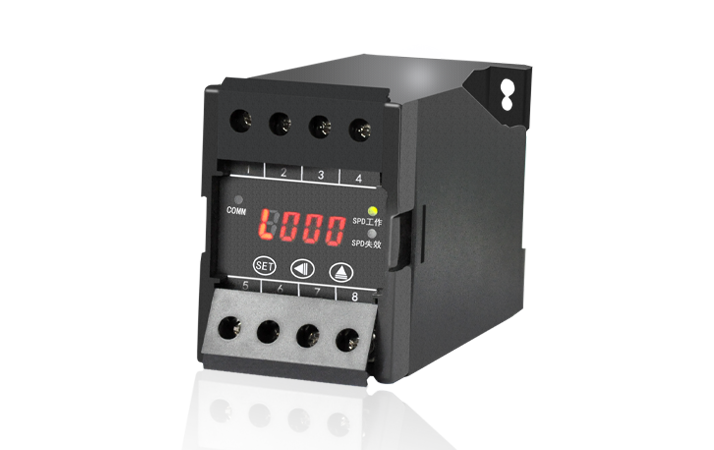

安装应用 产品用途
NKP-LJ-03型智能浪涌（雷电）监控记录仪安装时可和电源防雷器配套使用，采用DIN35导轨安装方式，可安装在电源配电箱和各种标准机柜内，接线时工作电源端子须接在交流或直流电源防雷器的后端，采样互感器应串接在防雷器的下引线中，遥信端子应与电源防雷器的遥信接点连接，用以指示电源防雷器的失效状态RS-485，串口通讯端子与远方智能管理单元或综合自动化系统485总线（上位机）进行连接。记录仪上的数码管显示雷击次数和失效故障状态，通过数码管下方的按钮可设置日期、时间、波特率、编号（地址）和进行清零等操作，三个LED指示灯分别显示计数器的工作状态。

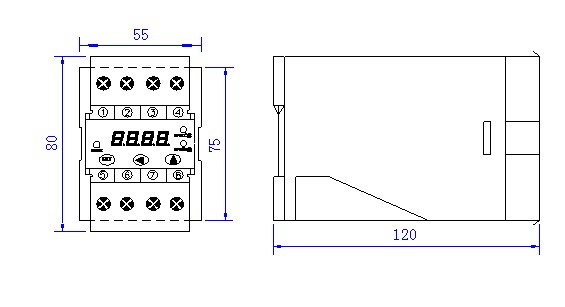

产品尺寸图
端子定义
1——电源L/+；
2——电源N/-；
3——互感器输出一端（不分极性）；
4——互感器输出另一端（不分极性）；
5——电源防雷器遥信（YX）接点一端（不分极性）；
6——电源防雷器遥信（YX）接点另一端（不分极性）；
7——RS-485通讯输出一端（A）；
8——RS-485通讯输出另一端（B）。

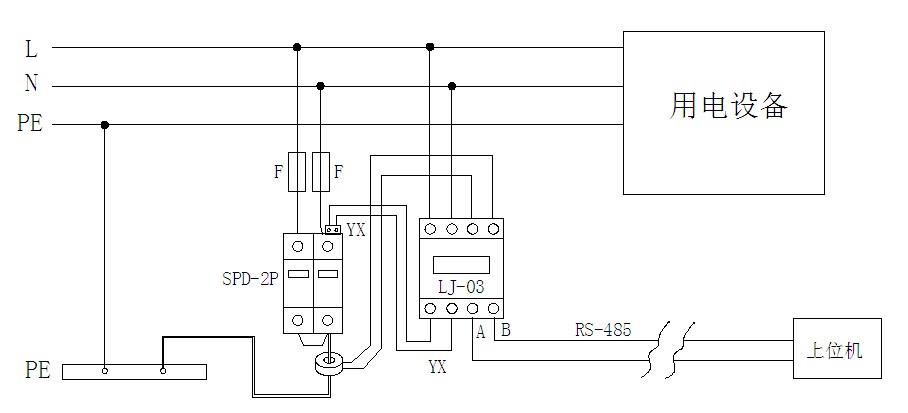

产品接线图
技术参数 工作电源：AC/DC 85V-265V，3W，可交直流供电（须接在电源防雷器后端）；
工作温度：-5℃ ～ +40℃（储存温度：-40℃ ～ +70℃）；
采样方式：配套专用互感器，雷电流通过时计数；
雷电冲击电流：1.2kA至160kA (8/20μs)；
显示方式：四位0.30英寸红色高亮度LED数码管；
本机地址：十六进制01H-FFH，对应十进制1-255；开机默认为01，通过按键设置，可设置成与被连接防雷器编号相同；
波特率：9600、4800、2400、1200、600bit/s可选，开机默认为9600bit/s，通过按键设置；
日期、时间：通过按键或上位机通讯发送指令设置，校准年、月、日、时、分、秒；
带有RS-485通讯接口：参照ModBus-RTU通讯协议(定义略有不同，详见说明书)；
通讯格式：详见说明书；
最大计数： 999次，记满后回到001次；
数据保存：断电数据保存，电源掉电可保存数据达10年；
工作温度：-5℃ ～ +40℃（储存温度：-40℃ ～ +70℃）；
电源指示灯：绿色LED，开机时亮灯；
SPD失效灯：红色LED，外接电源防雷器（SPD）遥信接点，正常时不亮，失效时亮灯；
COMM通讯灯：绿色LED，在通讯时闪亮；
操作按键： “SET”、“▲”和“ ”键配合使用，详见说明书；
绝缘电压：外壳与电源端＞2000V DC；
安装方式: DIN35导轨安装；
外形尺寸： 55mm×75mm×120mm。
订货选型 无
资料下载
| 文件名 | 产品类型 | 下载 |
|---|---|---|
| NKP-LJ-03 智能闪电动作记录仪PDF文档 | 说明手册 | 文档下载 |
