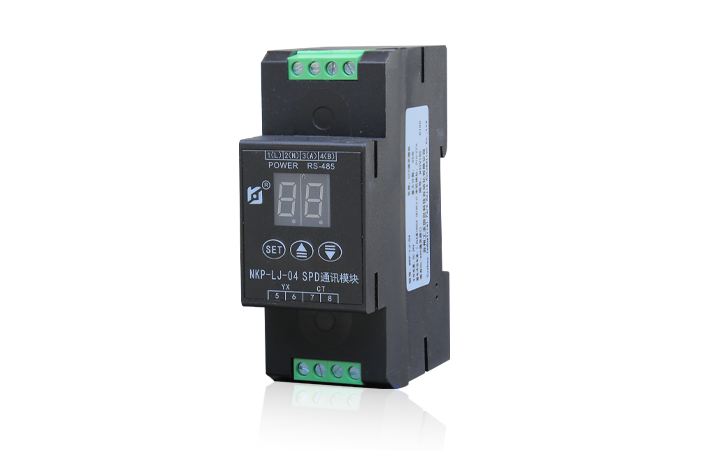

安装应用 产品用途
NKP-LJ-04 SPD 通讯模块安装时可和电源防雷器配套使用，采用 DIN35 导轨安装方式，可安装在电源配电箱和各种标准机柜内，接线时工作电源端子须接在交流或直流电源防雷器的保护侧，采样互感器应串接在防雷器的下引线中，遥信端子应与电源防雷器的遥信接点连接,RS-485串口通讯端子与远方智能管理单元或综合自动化系统(后台上位机)485 总线进行连接。NKP-LJ-04 SPD 通讯模块的数码管显示雷击次数，通过数码管下方的按钮可设置通讯地址和速率，并进行清零等操作。

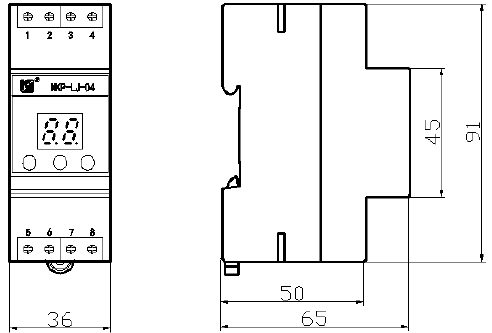

产品尺寸图
端子定义
1——电源L/+；
2——电源N/-；
3——互感器输出一端（不分极性）；
4——互感器输出另一端（不分极性）；
5——电源防雷器遥信（YX）接点一端（不分极性）；
6——电源防雷器遥信（YX）接点另一端（不分极性）；
7——互感器输出一端（不分极性）；
8——互感器输出另一端（不分极性）。

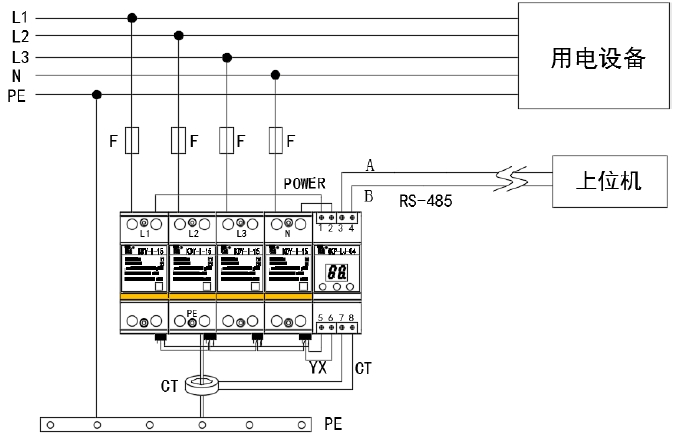

产品接线图
技术参数 工作电源:AC100V-240V，2W，可交流供电(须接在电源防雷器后端保护侧);
工作温度:-5℃~ +40℃(储存温度:-40℃~+70℃);
采样方式:配套专用互感器，雷电流通过时计数;
雷电冲击电流:1.2kA至160kA(8/20μs);
显示方式:2位0.30英寸红色高亮度 LED 数码管;
本机地址:十六进制 01H-FFH，对应十进制 1-255;
开机默认为 01H，通过按键设置，可设置成与被连接防雷器编号相同;
波特率:9600、4800、2400、1200、600bit/s 可选，开机默认为 9600bit/s，通过按键设置;
带有 RS-485 通讯接口，采用简化的 MODBUS-RTU 通讯协议与上位机、管理机通讯;
最大计数: 99 次，记满后再计数回到01次;
数据保存:断电数据保存，电源掉电可保存数据达10年;
安装方式:DIN35 导轨安装;
外形尺寸:91mmX36mmX65mm。
订货选型 无
