信号防雷器

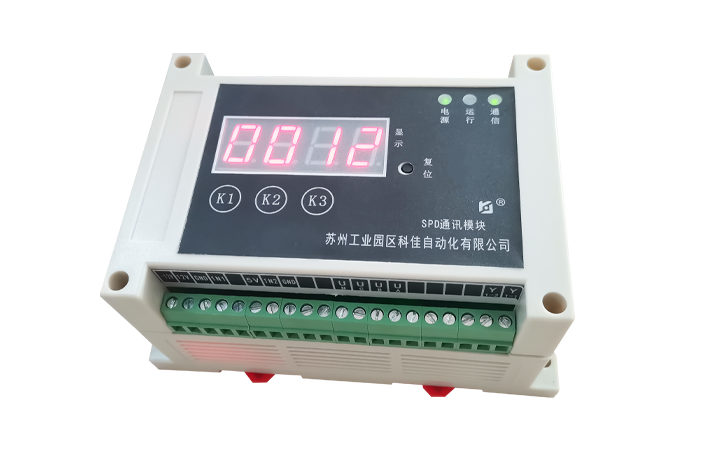

NKP-LJ-05 SPD通讯模块
由单片计算机电路控制,采用高亮度 LED 数码管显示,具有 RS485通讯接口,雷电精准计数,可远程查询。
工作电源:AC 220V,2W;
产品特色
  • SPD工作状态监视,远程报警;
  • 雷电精准计数,远程发送;
  • 用电设备防雷综合管理;
  • 抗干扰能力强、显示稳定可靠;
  • 外形美观、设置简单、安装方便。
NKP-LJ-05 SPD通讯模块
安装应用

产品用途

NKP-LJ-04 SPD 通讯模块安装时可和电源防雷器配套使用,采用 DIN35 导轨安装方式,可安装在电源配电箱和各种标准机柜内,接线时工作电源端子须接在交流或直流电源防雷器的保护侧,采样互感器应串接在防雷器的下引线中,遥信端子应与电源防雷器的遥信接点连接,RS-485串口通讯端子与远方智能管理单元或综合自动化系统(后台上位机)485 总线进行连接。NKP-LJ-04 SPD 通讯模块的数码管显示雷击次数,通过数码管下方的按钮可设置通讯地址和速率,并进行清零等操作。

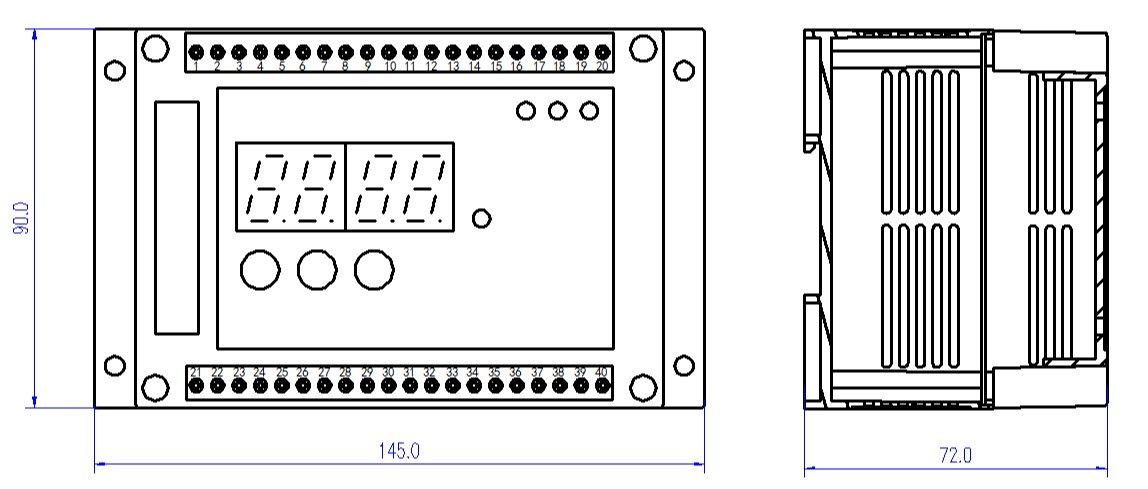

产品尺寸图

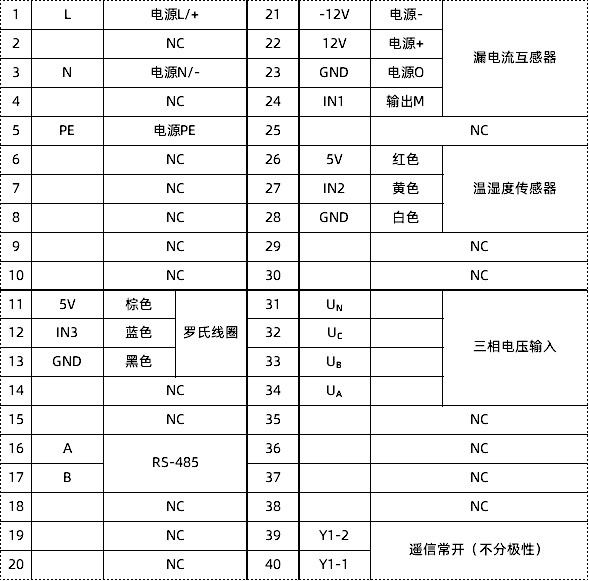

端子定义



技术参数

工作电源:AC 220V,2W;

工作温度:-5℃~ +40℃(储存温度:-40℃ ~ +70℃);

采样方式:配套专用互感器;

雷电冲击电流:10kA至100kA (8/20μs);

漏电流:AC 0.1mA至50mA;

运行电压:AC 85V至265V;

温度范围:0℃至50℃;

显示方式:4位0.56英寸红色高亮度LED数码管;

本机地址:十进制1-255;开机默认为01,通过按键设置,可设置成与被连接防雷器编号相同;

波特率:9600、4800、2400bit/s可选,开机默认为9600bit/s,通过按键设置;

带有RS-485通讯接口,采用标准的MODBUS-RTU通讯协议与上位机、管理机通讯;

最大计数: 100次,记满后再计数回到01次;

数据保存:断电数据保存,电源掉电可保存数据达10年;

安装方式: DIN35导轨安装;

外形尺寸:145mm×90mm×72mm。


*产品参数以实际产品说明书为准。
操作方法

通电开机

首次使用本机接通电源开机,显示“00”,雷击计数、地址和波特率设置后能保存数据,断电后再开机,延续显示断电前的计数值和设置值。

遥信接点

通电运行时检测遥信接点变位,断和闭合对应SPD失效状态根据防雷器件的说明来定义。

雷击计数

本机通电运行时每检测到一次感应雷电脉冲,即将显示计数值加1。

数据清零

可通过上位机发送指令清除本机保存的雷击计数累计值,本机清楚数值后显示归零,并且向上位机发送已经清零的报文。按键操作

机可通过面板上的三个按键配合操作,查看遥信接点状态,设置本机地址、通讯波特率,还可以进行清零操作,方法如下:

1.按 K1键可切换到波特率、地址设置菜单。

2.K1按1次,显示Ba24,按K2一次进入波特率修改,该菜单中2400,4800,9600三种波特率选择,按K2循坏选择。选择完成后等待2S按K3退出菜单设置,蜂鸣器响一声。

3.K1按2次,显示Ad01,按K2一次进入地址修改,地址初始化为01,按K2向上递增。选择完成后等待2S按K3退出菜单设置,蜂鸣器响一声。

4.K1按3次,回到雷击计数显示菜单。

5.进入所有菜单后必须按K3退出设置过程,设备才会正常运行。
