安装应用 防雷器安装注意事项
一、安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为接地线。
二、安装时必须切断电源，严禁带电操作，连接导线必须符合要求。
三、当模块故障显示窗口指示红色时，表示防雷器已经失效，应及时更换新的产品。
四、防雷接地应符合防雷规范要求，接地线尽可能短且接地电阻应小于4Ω。

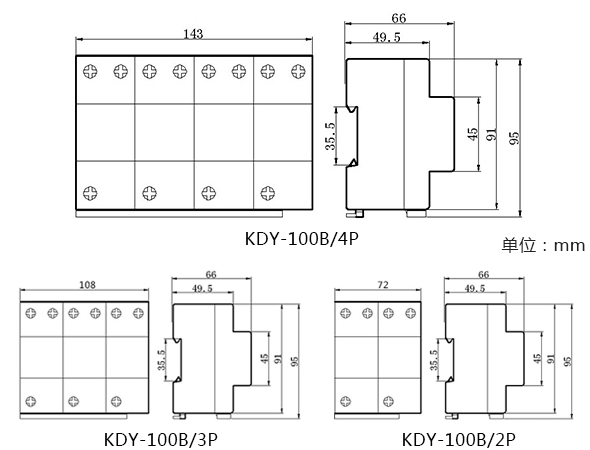

产品尺寸图
产品接线图

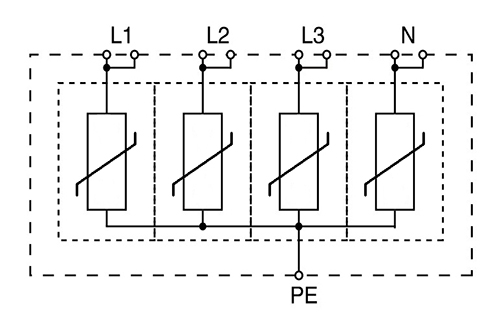

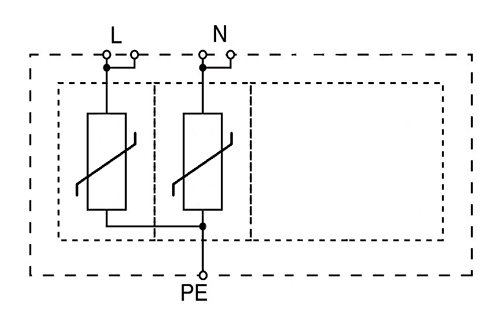

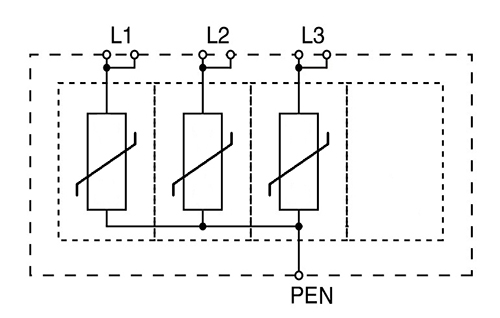

防雷器原理图
技术参数
订货选型 | 文件名 | 描述 |
|---|---|
| KDY-100B/400/2P | 模块化B+C浪涌保护器, 适用单相二线/三线电源系统, 冲击放电电流达到15kA(10/350),标准导轨安装。 |
| KDY-100B/400/3P | 模块化B+C浪涌保护器, 适用TN-C三相四线电源系统, 冲击放电电流达到15kA(10/350),标准导轨安装。 |
| KDY-100B/400/4P | 模块化B+C浪涌保护器, 适用TN-S三相五线电源系统,冲击放电电流达到15kA(10/350),标准导轨安装。 |
资料下载
| 文件名 | 产品类型 | 下载 |
|---|---|---|
| KDY-100B/400/4P 电源防雷器PDF文档 | 说明手册 | 文档下载 |
