安装应用 应用
NKP-TEL-3J系列数字信号防雷器用于RS232、RS485、RS422等数字通信端口的防雷，采用标准插口和端子接线型式，可串接在通信设备输入端，防雷器的外部信号端接输入线，输出端接被保护设备，PE端应与大地引线可靠连接。
防雷器安装注意事项
一、防雷器串联在被保护设备与信号通道之间。
二、防雷器的输入端(IN)与信号通道相连，输出端(OUT)与被保护设备相连并紧靠被保护设备安装，不能接反。
三、把防雷器的接地线与防雷系统接地排可靠连接，接线越短越好，最长不能超过1m。
四、本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期。

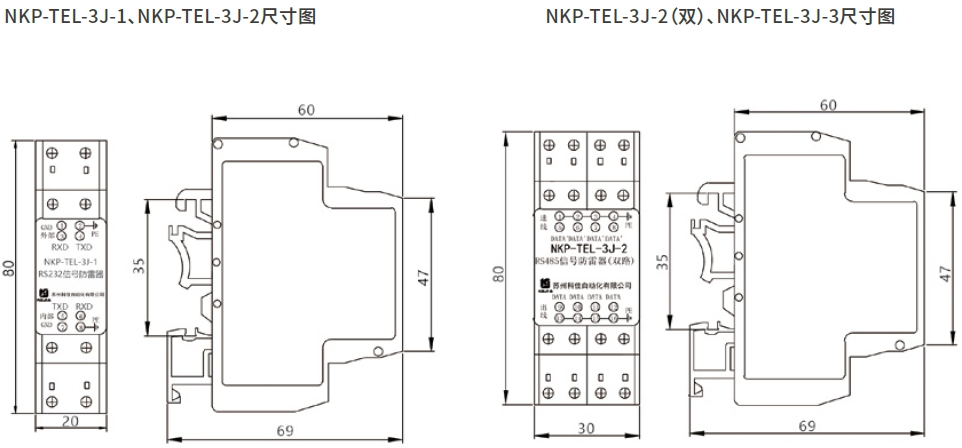

产品尺寸图

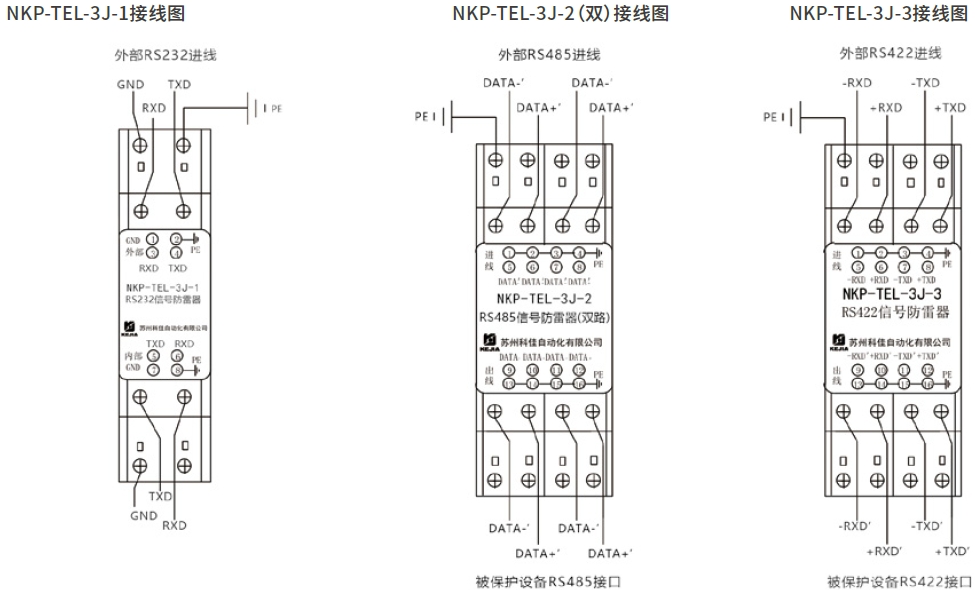

防雷器安装接线

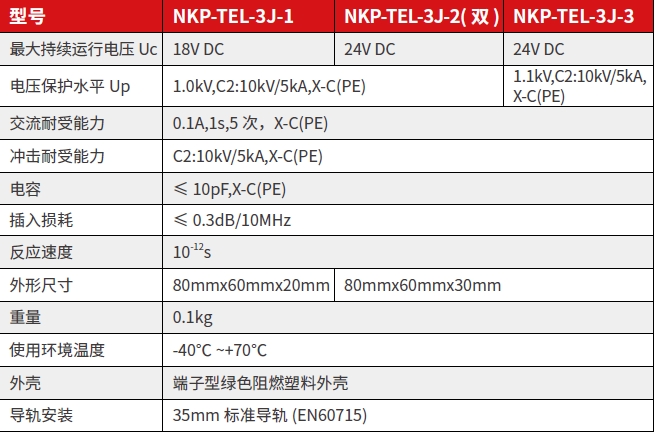

技术参数
订货选型 | 文件名 | 描述 |
|---|---|
| NKP-TEL-3J-3 | RS422串口信号防雷器，最大放电电流10kA，标准端子型接口，导轨安装。 |
| NKP-TEL-3J-2（双） | RS485串口信号防雷器，最大放电电流10kA，双路保护，标准端子型接口，导轨安装。 |
| NKP-TEL-3J-2（单） | RS485串口信号防雷器，最大放电电流10kA，单路保护，标准端子型接口，导轨安装。 |
| NKP-TEL-3J-1 | RS232串口信号防雷器，最大放电电流10kA，端子接线，保护3芯线路。 |
| NKP-TEL-3C-1 | RS232串口信号防雷器，最大放电电流5kA，握手式小巧外形，标准DB-9接口，保护3芯线路。 |
| NKP-TEL-3C-9z | RS232串口信号防雷器，最大放电电流10kA，标准DB-9接口，9芯全线保护。 |
