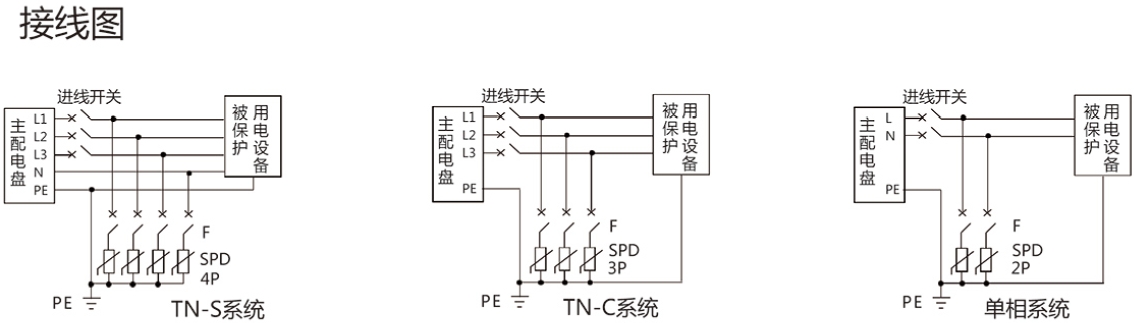

安装应用 一、交流系统：KEJIA® KDY 型电源防雷器使用时，对三相四线电源可用四片并接在被保护端和大地（L、N线与PE）线之间，称为TN-S接法，也可以用三片并接在L、N线之间，再在N、PE线间接一片气体放电防雷器，称为TT接法。单相电源的防雷可在L、N线对地（PE）之间各并接一片电源防雷器。
二、直流系统：KEJIA® KDY型直流电源防雷器使用时，对直流电源系统可用2片防雷器并接在被保护端两线和大地（+、-线与PE）线之间，并且PE端的接地必须可靠。
三、带RS-485通讯系列(另配)：电源防雷器是电源防雷和NKP-LJ-04防雷检测通讯的组合产品。该产品采用高亮度LED数码管显示，能采集到的防雷模块失效状态、雷击次数、雷击发生时间，并通过RS485接口向后台管理机发送信号。NKP-LJ-04通讯模块按键操作和通讯方法另见其使用手册。

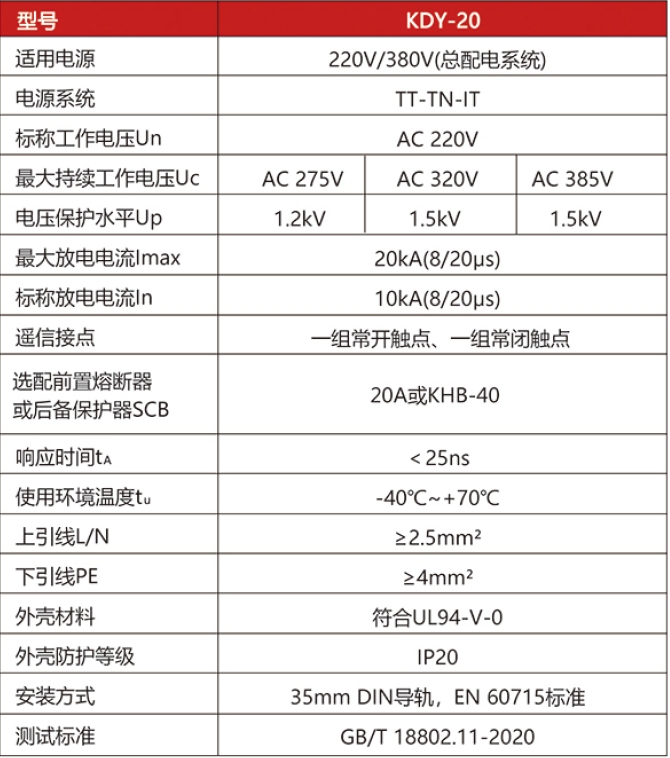

技术参数
订货选型 | 文件名 | 描述 |
|---|---|
| KDY-20/320/1P+N | 模块化B级电源电涌防雷器, 适用单相二线电源系统, 最大放电电流20kA（80/20μs）,标准导轨安装。 |
| KDY-20/320/2P | 模块化B级电源电涌防雷器, 适用单相二线/三线电源系统, 最大放电电流20kA（80/20μs）,标准导轨安装。 |
| KDY-20/320/3P | 模块化B级电源电涌防雷器, 适用TN-C三相四线电源系统, 最大放电电流20kA（80/20μs）,标准导轨安装。 |
| KDY-20/320/3P+N | 模块化B级电源电涌防雷器, 适用TT-C三相四线电源系统, 最大放电电流20kA（80/20μs）,标准导轨安装。 |
| KDY-20/320/4P | 模块化B级电源电涌防雷器, 适用TN-S三相五线电源系统, 最大放电电流20kA（80/20μs）,标准导轨安装。 |
