安装应用 直流防雷器安装注意事项
一、安装时请根据安装示意图所示连接，其中+为正极，-为负极，PE为接地线。
二、使用电源防雷器时必须有可靠的PE接地。
三、当模块故障显示窗口指示红色时，表示防雷器已经失效，应及时更换新的产品。
四、防雷接地应符合防雷规范要求，接地线尽可能短且接地电阻应小于4Ω。

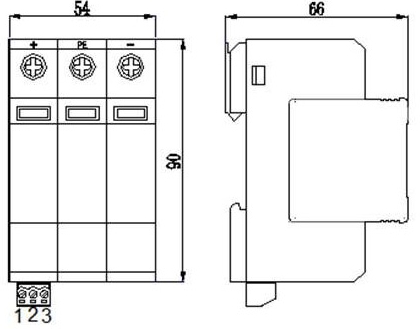

产品尺寸图

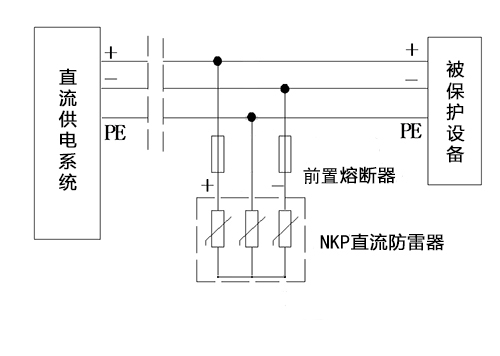

产品安装图
产品原理图

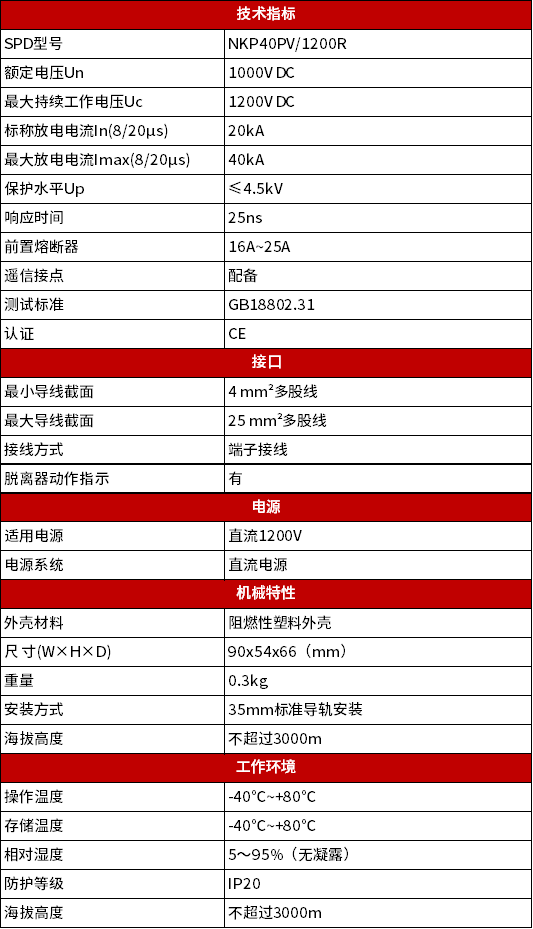

技术参数
订货选型 | 文件名 | 描述 |
|---|---|
| NKP40PV 直流1500V-40kA光伏电源防雷器 | 模块化直流电源防雷器, 适用直流1500V电源系统, 最大放电电流40kA（80/20μs）,标准导轨安装。 |
| NKP40PV 直流1200V-40kA光伏电源防雷器 | 模块化直流电源防雷器, 适用直流1200V电源系统, 最大放电电流40kA（80/20μs）,标准导轨安装。 |
