安装应用 一、交流系统：KEJIA® KDY 型电源防雷器使用时，对三相四线电源可用四片并接在被保护端和大地（L、N线与PE）线之间，称为TN-S接法，也可以用三片并接在L、N线之间，再在N、PE线间接一片气体放电防雷器，称为TT接法。单相电源的防雷可在L、N线对地（PE）之间各并接一片电源防雷器。
二、直流系统：KEJIA® KDY型直流电源防雷器使用时，对直流电源系统可用2片防雷器并接在被保护端两线和大地（+、-线与PE）线之间，并且PE端的接地必须可靠。
三、带RS-485通讯系列(另配)：电源防雷器是电源防雷和NKP-LJ-04防雷检测通讯的组合产品。该产品采用高亮度LED数码管显示，能采集到的防雷模块失效状态、雷击次数、雷击发生时间，并通过RS485接口向后台管理机发送信号。NKP-LJ-04通讯模块按键操作和通讯方法另见其使用手册。

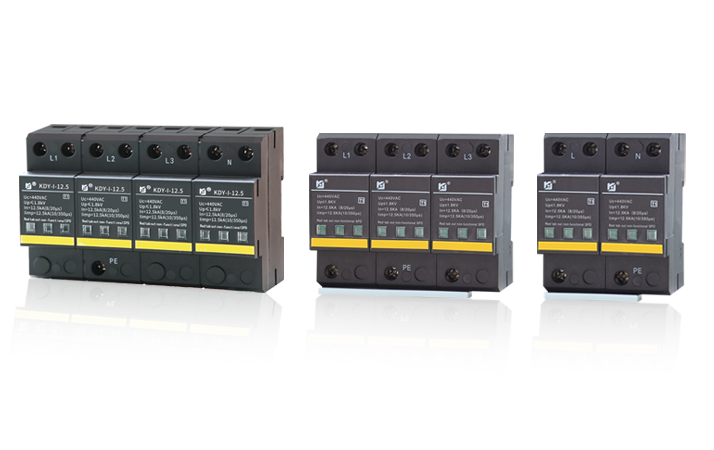

KDY-I-12.5/440/2P
KDY-I-12.5/440/3P
KDY-I-12.5/440/4P
技术参数 | 技术指标 | 参数 | ||
|---|---|---|---|
| 电源系统 | TN-S三相五线 | TN-C三相四线 | 单相电源系统 |
| SPD型号 | KDY-I-12.5/440/4P | KDY-I-12.5/440/3P | KDY-I-12.5/440/2P |
| 适用电源 | AC220/380V | ||
| 最大持续工作电压 | AC440V | ||
| 额定放电电流 | 12.5A（8/20μs） | ||
最大放电电流Imax | / | ||
| 冲击放电电流Iimp | 12.5kA（10/350μs） | ||
| 保护水平Up | ≤1.8kV | ||
| 前置后备保护器 | SCB:KHB-I-25/315A | ||
| 遥信节点 | 1组常开触电，1组常闭触电（R代表遥信） | ||
| 组合方式 | 1P/2P/3P/4P | ||
| 上引线L/N | ≥6 mm² | ||
| 下引线PE | ≥10mm² | ||
| 接线方式 | 端子接线 | ||
| 安装方式 | 35mm DIN导轨，EN 60715标准 | ||
| 接线方式 | 端子接线 | ||
| 机械特性 | 参数 |
|---|---|
| 操作温度 | -20℃~+80℃ |
| 存储温度 | -40℃~+80℃ |
| 相对湿度 | 5～95% |
| 防护等级 | IP20 |
| 海拔高度 | 不超过3000m |
订货选型 | 文件名 | 描述 |
|---|---|
| KDY-I-12.5/440/2P | 模块化B+C浪涌保护器, 适用单相二线/三线电源系统, 冲击放电电流达到15kA(10/350),标准导轨安装。 |
| KDY-I-12.5/440/3P | 模块化B+C浪涌保护器, 适用TN-C三相四线电源系统, 冲击放电电流达到15kA(10/350),标准导轨安装。 |
| KDY-I-12.5/440/4P | 模块化B+C浪涌保护器, 适用TN-S三相五线电源系统, 冲击放电电流达到15kA(10/350),标准导轨安装。 |
资料下载
| 文件名 | 产品类型 | 下载 |
|---|---|---|
| KDY-I-12.5电源防雷器PDF文档 | 说明手册 | 文档下载 |
