一、交流系统:KEJIA® KDY 型电源防雷器使用时,对三相四线电源可用四片并接在被保护端和大地(L、N线与PE)线之间,称为TN-S接法,也可以用三片并接在L、N线之间,再在N、PE线间接一片气体放电防雷器,称为TT接法。单相电源的防雷可在L、N线对地(PE)之间各并接一片电源防雷器。
二、直流系统:KEJIA® KDY型直流电源防雷器使用时,对直流电源系统可用2片防雷器并接在被保护端两线和大地(+、-线与PE)线之间,并且PE端的接地必须可靠。
三、带RS-485通讯系列(另配):电源防雷器是电源防雷和NKP-LJ-04防雷检测通讯的组合产品。该产品采用高亮度LED数码管显示,能采集到的防雷模块失效状态、雷击次数、雷击发生时间,并通过RS485接口向后台管理机发送信号。NKP-LJ-04通讯模块按键操作和通讯方法另见其使用手册。
防雷器注意安装事项

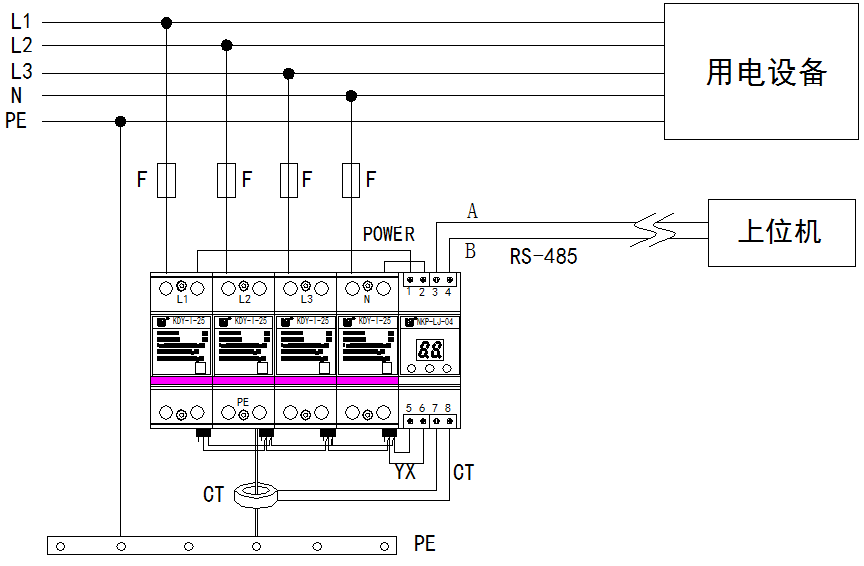

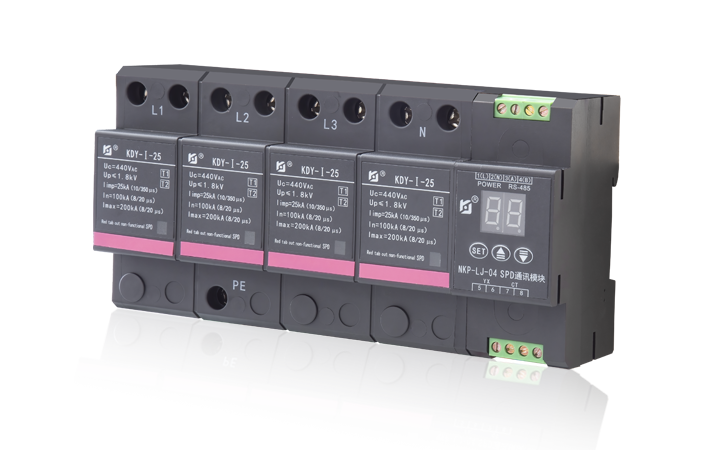

一、KDY-I-25RX 型电源防雷器使用时,电源防雷模块部分并接在被保护端和大地(L1、L2、L3、N线与PE)线之间,采用DIN35导轨安装方式,可安装在电源配电箱和各种标准机柜内。SPD通讯模块部分接线时工作电源端子须接在电源防雷器的保护侧,采样互感器应串接在防雷器的引下线中,遥信端子应与电源防雷器的遥信接点连接,用以指示电源防雷器的失效状态,RS-485串口通讯端子与远方智能管理单元或综合自动化系统485总线(后台上位机)进行连接。
二、安装时须将防雷器的PE端与外部就近的大地端可靠连接,给防雷器提供畅通的放电通道。
三、本机地址:十六进制01H-FFH,对应十进制1-255;开机默认为01,通过按键设置,可设置成与被连接防雷器编号相同;
四、波特率:9600、4800、2400、1200、600bit/s可选,开机默认9600bit/s,通过按键设置;
五、带有RS-485通讯接口,采用简化的MODBUS-RTU通讯协议与管理机通讯;
六、最大计数: 99次,记满后回到01次;
七、数据保存:断电数据保存,电源掉电可保存数据达10年;
NKP-LJ-04通迅模块端子定义
1——电源L/+;
2——电源N/-;
3——RS-485通讯输出一端(A);
4——RS-485通讯输出另一端(B);
5——电源防雷器遥信(YX)接点一端(不分极性);
6——电源防雷器遥信(YX)接点另一端(不分极性);
7——互感器输出一端(不分极性);
8——互感器输出另一端(不分极性)。

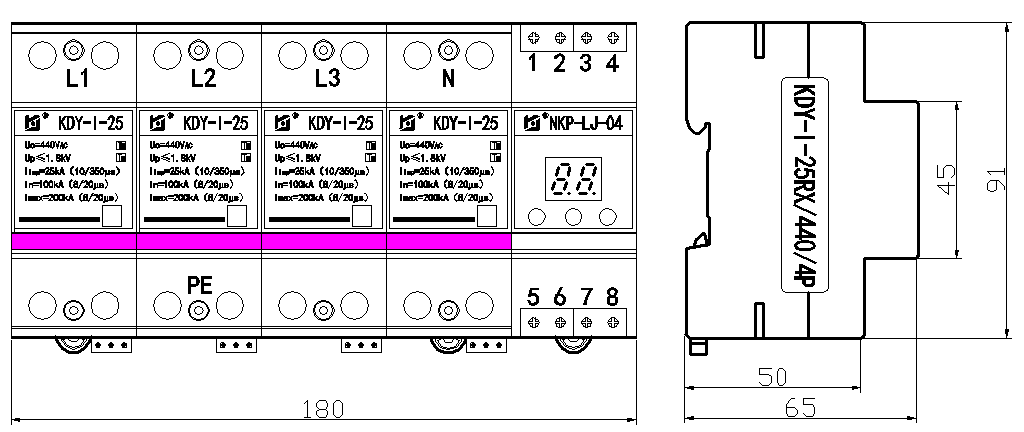

产品尺寸图
技术指标 | 参数 |
---|---|
电源系统 | TN-S三相五线 |
SPD型号 | KDY-I-25RX/440/4P |
适用电源 | AC220/380V |
最大持续工作电压 | AC440V |
额定放电电流 | 100KA(8/20μs) |
最大放电电流Imax | 200KA(8/20μs) |
冲击放电电流Iimp | 25kA(10/350μs) |
保护水平Up | ≤1.8kV |
前置后备保护器 | SCB:KHB-I-25/315A |
遥信节点 | 1组常开触电,1组常闭触电(R代表遥信) |
组合方式 | 1P/2P/3P/4P |
响应时间 | 25ns |
上引线L/N | 6 mm² |
下引线PE | 25mm² |
接线方式 | 端子接线 |
安装方式 | 35mm DIN导轨,EN 60715标准 |
接线方式 | 端子接线 |
采样方式 | 配套专用互感器,雷电流通过时计数 |
显示方式 | 2位0.30英寸红色高亮度LED数码管 |
本机地址 | 十六进制01H-FFH,对应十进制1-255;开机默认为01,通过按键设置,可设置成与被连接防雷器编号相同 |
波特率 | 9600、4800、2400、1200、600bit/s可选,开机默认9600bit/s,通过按键设置 |
带有RS-485通讯接口,采用DLT645通讯协议与管理机通讯;最大计数: 99次,记满后回到01次 | |
数据保存 | 断电数据保存,电源掉电可保存数据达10年 |
机械特性 | 参数 |
---|---|
操作温度 | -20℃~+80℃ |
存储温度 | -40℃~+80℃ |
相对湿度 | 5~95%(无凝露) |
防护等级 | IP20 |
海拔高度 | 不超过3000m |
文件名 | 描述 |
---|---|
KDY-I-25RX/440/4P | 模块化B+C浪涌保护器, 适用TN-S三相五线电源系统, 冲击放电电流达到25kA(10/350),标准导轨安装。 |
文件名 | 产品类型 | 下载 |
---|---|---|
KDY-I-25RX电源防雷器LJ-04B(645协议) | 说明手册 | 文档下载 |
