安装应用 应用

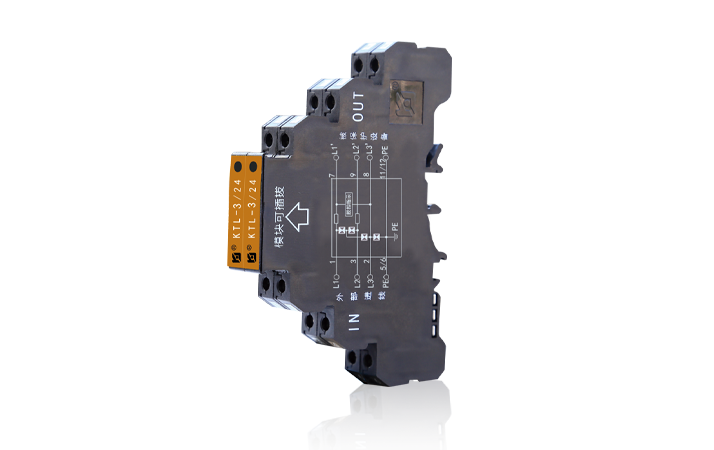

KTL-3三线制信号防雷器，将电话、电力MODEM信号数字、模拟信号保护线路应用于一体，采用标准端子型接口。对于三线制信号线路，进线端与被保护设备之间应安装此种防雷器。可以保护对应线路的信号接口，PE端应与外部大地端子可靠连接。
防雷器安装注意事项
一、防雷器串联在被保护设备与信号通道之间。
二、防雷器的输入端(IN)与信号通道相连，输出端(OUT)与被保护设备相连并紧靠被保护设备安装，不能接反。
三、把防雷器的接地线与防雷系统接地排可靠连接，接线越短越好，最长不能超过1m。
四、本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期。

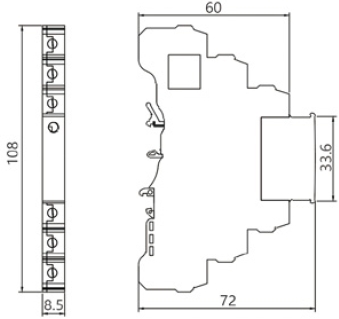

产品尺寸图（mm）
防雷器安装接线

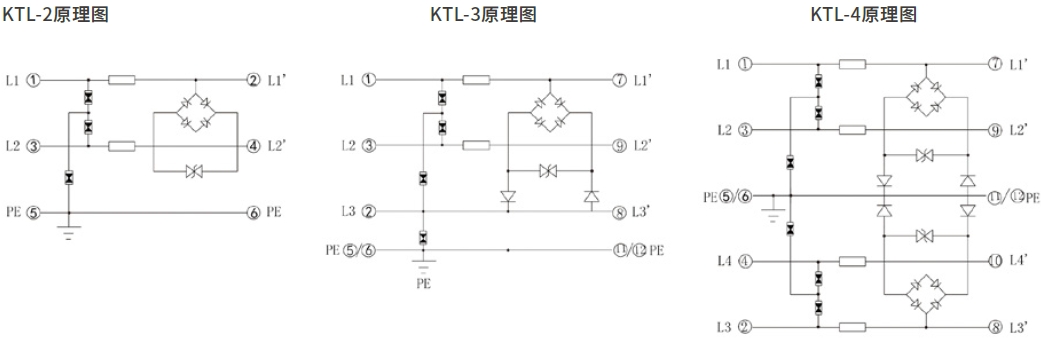

产品原理图

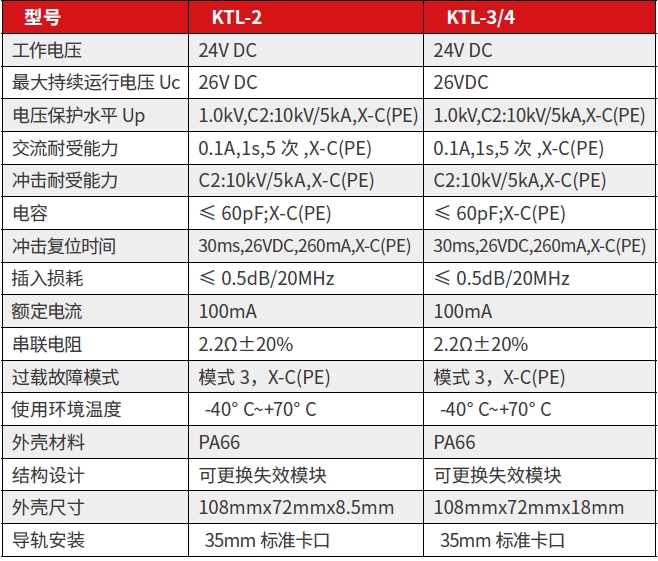

技术参数
订货选型 | 文件名 | 描述 |
|---|---|
KTL-2二线制信号防雷器 | 电话、电力MODEM信号、数字、模拟信号多功能保护，最大放电电流10kA，工作电压12V/24V可选。 |
| KTL-3三线制信号防雷器 | 电话、电力MODEM信号、数字、模拟信号多功能保护，最大放电电流10kA，工作电压12V/24V可选。 |
| KTL-4四线制信号防雷器 | 电话、电力MODEM信号、数字、模拟信号多功能保护，最大放电电流10kA，工作电压12V/24V可选。 |
资料下载
| 文件名 | 产品类型 | 下载 |
|---|---|---|
| KTL-2/3/4 信号防雷器系列PDF文档 | 说明手册 | 文档下载 |
