安装应用 应用

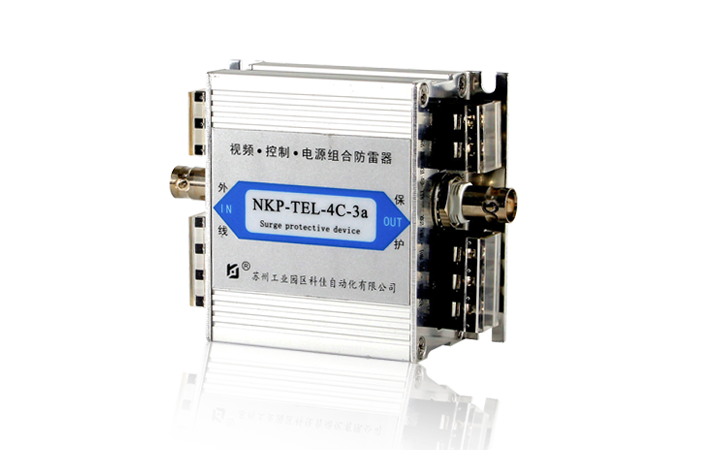

NKP-TEL-4C-3a 视频控制电源三组合防雷器，将视频信号防雷器、控制信号防雷器和交/直流电源防雷器合为一体，成为摄像装置、监控系统和视频设备的新一代小型化、多功能组合防雷产品，采用新型防雷元件，构成多重保护电路。
防雷器安装注意事项
一、防雷器串联在被保护设备与信号通道之间。
二、防雷器的输入端(IN)与信号通道相连，输出端(OUT)与被保护设备相连并紧靠被保护设备安装，不能接反。
三、把防雷器的接地线与防雷系统接地排可靠连接，接线越短越好，最长不能超过1m。
四、本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期。
五、当系统工作出现故障怀疑防雷器时，可先观察对应的失效指示灯，也可跳过防雷器连接后再检查，若指示灯不亮或还原到使用防雷器前的状态后系统可恢复正常，则说明防雷器已经损坏，必须立即检修和更换。

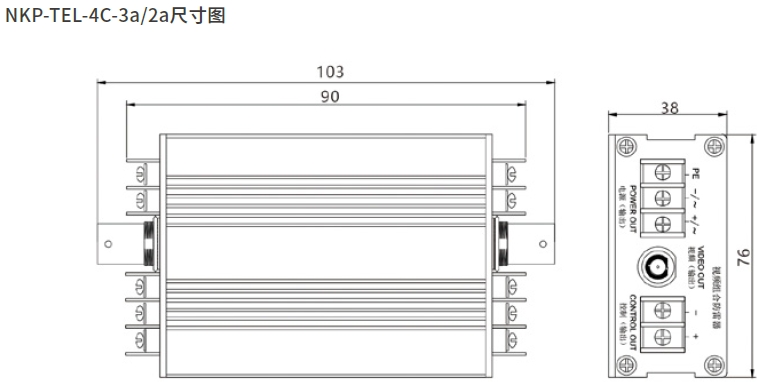

产品尺寸图

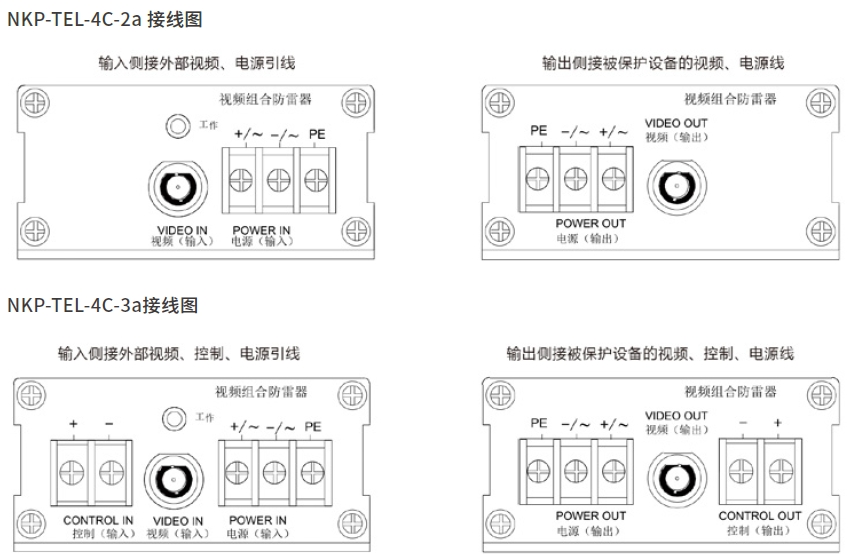

防雷器安装接线

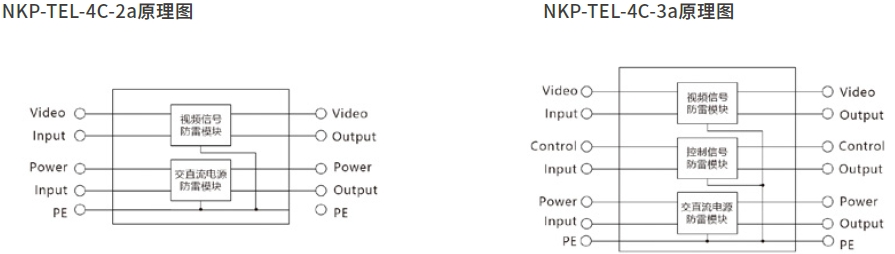

产品原理图

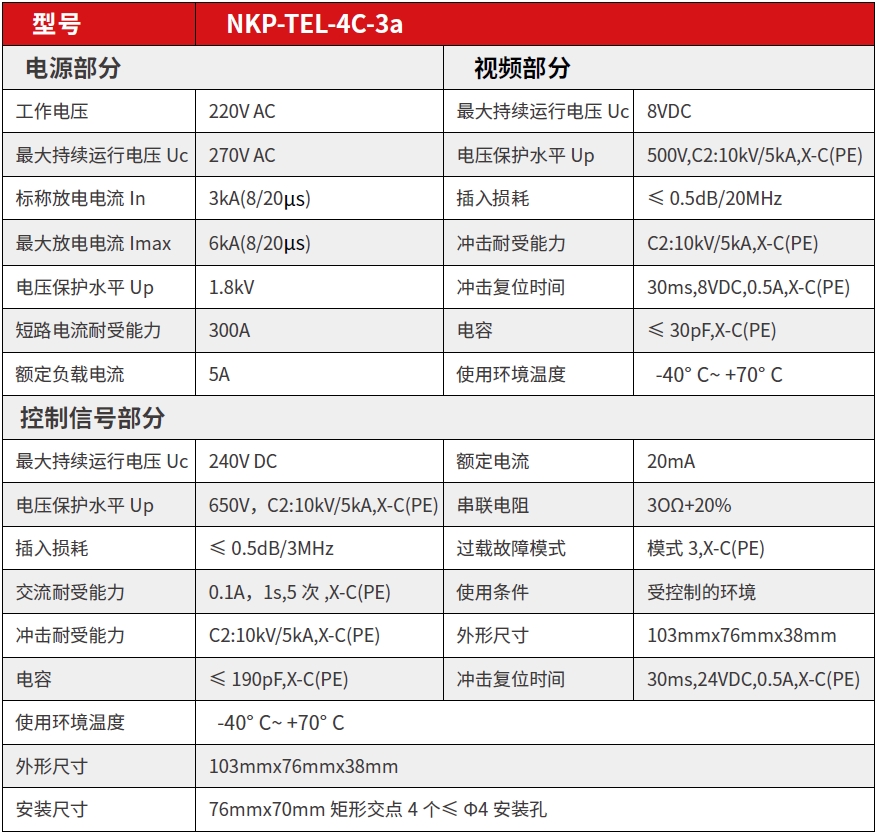

技术参数
订货选型 | 文件名 | 描述 |
|---|---|
| NKP-TEL-4C-2a | 视频、电源二组合防雷器，放电电流5kA，视频、电源双路保护，螺钉固定安装或配35mmU形导轨安装。 |
| NKP-TEL-4C-3a | 视频、控制、电源三组合防雷器，放电电流5kA，视频、控制、电源三路保护，螺钉固定安装或配35mmU形导轨安装。 |
