安装应用 产品应用
NKP-DY-SY-06型双路电源过欠压延时自动切换器通常用于医院、机场、化工、冶金、数据中心、电信机房等不允许停电的重要场所，当主路电源（第1路）和备用电源（第2路）同时有电并电压值都正常范围内时，本切换器将主电源优先与输出接通，当主路电源电压值超出正常范围或失电时，切换器自动将备用电源与输出接通；当主路电源恢复供电并且电压持续120秒在正常范围内时，自动切换由主路电源接通输出，从而保证用电设备连续不间断工作。
产品尺寸图

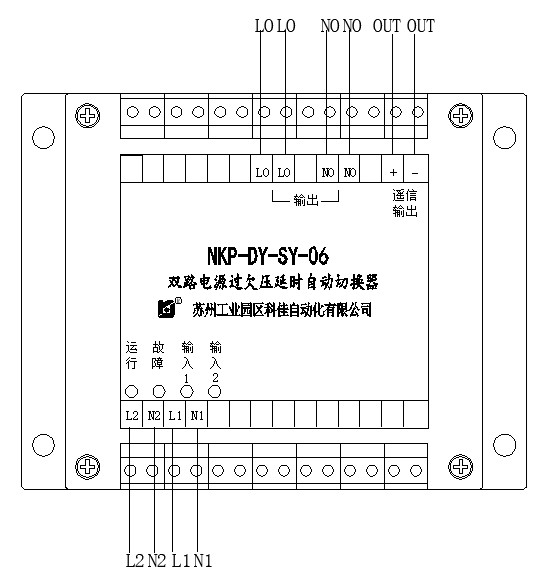

产品接线图
接线注意:
1、仅有单路供电时请连接第一路输入双路供电时第一路优先接通输出。
2、两组输出内部并接，任意选接，合计电流为6A(AC)。
3、遥信输出为光耦接点，负载电流≤10mA。

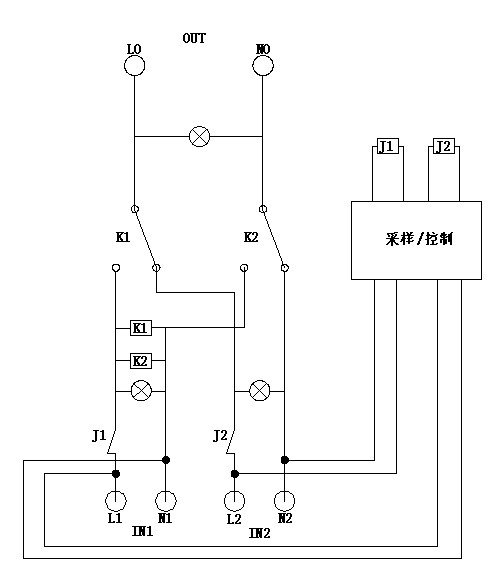

产品原理图
技术参数 额定电压Un：双路电源输入均为AC 220V±20% 。
额定电流In：输出（两组端子）合计电流为AC 6A ±10% 。
动作模式：双路都有电并且电压在正常范围内时，120s后主路电源（第1路）优先接通输出；当主路电源电压超出正常范围或失电时，备用电源（第2路）自动接通输出；当主路电源恢复供电并且电压持续120s在正常范围内时，自动切换由主路电源接通输出；备用电源上电时也要持续120s电压正常才能供电。
隔离模式：双路交流输入电源相互隔离、双路交流输入分别和输出之间相互隔离。
电压切换时间：≤20ms。
断弧容量：1800VA。
介质强度：
1、静态时：主路L1极与备用L2或N2极之间、主路N1极与备用L2或N2极之间，施加2500VAC(50Hz，60s)时，漏电流≤10mA；
2、静态时：主路L1极与输出LO或NO极之间、主路N1极与输出LO或NO极之间，施加 2500VAC(50Hz，60s)时，漏电流≤10mA；
3、静态时：备用L2极与输出LO或NO极之间、备路N2极与输出LO或NO极之间，施加2500VAC(50Hz，60s)时，漏电流≤10mA。
工作温度：-40℃~+70℃。
状态指示：共有四个指示灯，双路输入分别带指示灯，亮灯时表示该路处于工作状态，运行灯亮起时表示装置处于运行状态，故障灯亮起表示某路输入失压。
遥信指示：OUT为输入失压遥信接点，输入电源任何一路失压时接点导通，接点为继电器干接点输出。
外形尺寸：115.0×90mm×72.0mm。
订货选型 无
资料下载
| 文件名 | 产品类型 | 下载 |
|---|---|---|
| NKP-DY-SY-06 双路电源过欠压延时自动切换器PDF文档 | 说明手册 | 文档下载 |
