安装应用 直流防雷器安装注意事项
一、安装时请根据安装示意图所示连接，其中+为正极，-为负极，PE为接地线。
二、使用电源防雷器时必须有可靠的PE接地。
三、当模块故障显示窗口指示红色时，表示防雷器已经失效，应及时更换新的产品。
四、防雷接地应符合防雷规范要求，接地线尽可能短且接地电阻应小于4Ω。
产品尺寸图
产品安装图
遥信示意图

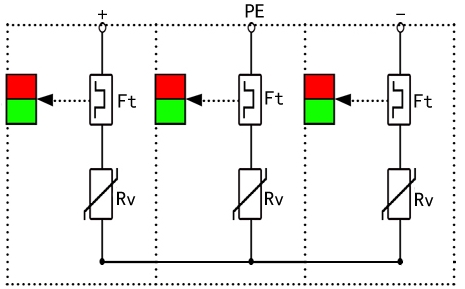

产品原理图
技术参数 标称电压Un : 1200VDC
最大持续工作电压Uc: 1500V DC
额定放电电流In：20kA（8/20µs）
最大放电电流Imax：40kA（8/20µs）
额定短路电流ISCPV：1000A
电压保护水平Up：5.0kV
带遥信触点：1组常开触点、1组常闭触点 。
上引线 +/-：≥4mm2
下引线 PE：≥6 mm2
安装方式：35mm DIN 导轨 ，EN60715标准。
须知
该款防雷器为非免维护产品，安装完毕后需要时常维护，确认其处于正常工作状态。
防雷器正常工作时透明窗内为绿色，当窗内转为红色时，表示电源防雷器已失效，需及时更换新的产品。
订货选型 | 文件名 | 描述 |
|---|---|

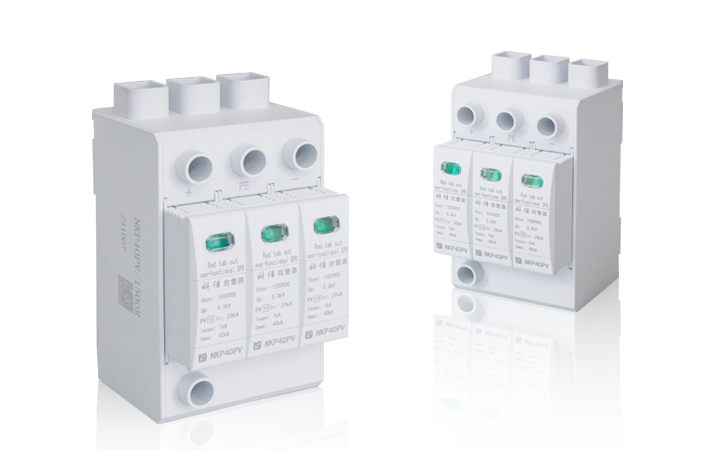

| NKP40PV 直流1500V-40kA光伏电源防雷器 | 模块化直流电源防雷器, 适用直流1500V电源系统, 最大放电电流40kA（80/20μs）,标准导轨安装。 |
| NKP40PV 直流1200V-40kA光伏电源防雷器 | 模块化直流电源防雷器, 适用直流1200V电源系统, 最大放电电流40kA（80/20μs）,标准导轨安装。 |
