安装应用 应用

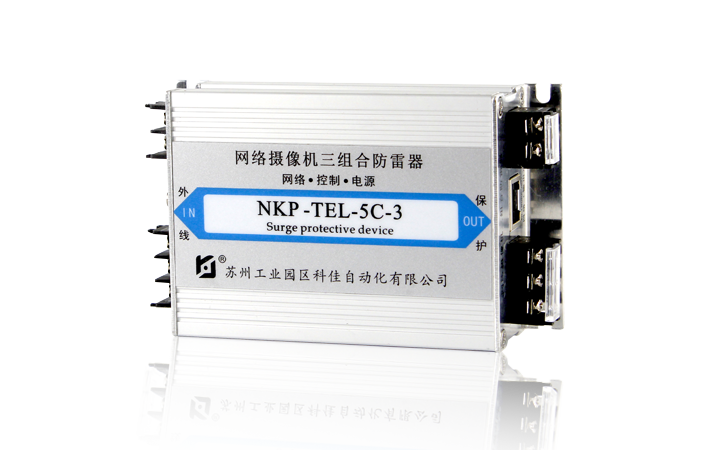

NKP-TEL-5C-3网络摄像机三组合防雷器，将网络图像信号防雷器、控制信号防雷器和交/直流电源防雷器合为一体，成为摄像装置、监控系统和视频设备的新一代多功能组合防雷产品。NKP-TEL-5C-3防雷器的输入端应接外部易受雷电感应的引线，输出端接被保护设备。在安装防雷器时必须有可靠的接地，为防雷器件提供良好的放电回路，同时注意防雷接地要远离建筑物的避雷接地，防止地电位反击。
防雷器安装注意事项
一、防雷器串联在被保护设备与信号通道之间。
二、防雷器的输入端(IN)与信号通道相连，输出端(OUT)与被保护设备相连并紧靠被保护设备安装，不能接反。
三、把防雷器的接地线与防雷系统接地排可靠连接，接线越短越好，最长不能超过1m。
四、本产品无需特别维护。应定期对防雷器进行检查，特别是在雷雨季节前及整个雷雨期。
五、当系统工作出现故障怀疑防雷器时，可先观察对应的失效指示灯，也可跳过防雷器连接后再检查，若指示灯不亮或还原到使用防雷器前的状态后系统可恢复正常，则说明防雷器已经损坏，必须立即检修和更换。

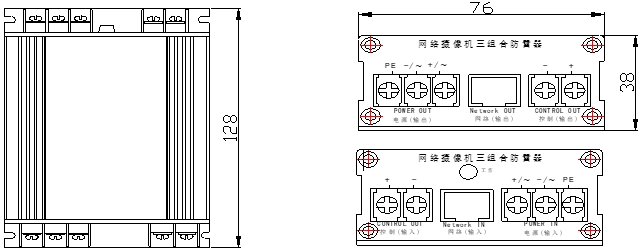

产品尺寸图
产品原理图
技术参数 电源线路电压范围：15V～270V（AC /DC）、≤5A
电源防雷通流容量：5kA～10kA（8/20µs）
电源防雷电压保护水平：≤900V
控制信号电压范围：≤8V
网络图像信号电压范围：≤5V
控制、网络防雷通流容量：3kA～5 kA（8/20µs）
控制、网络防雷限制电压：15V、9V
控制、网络信号插入损耗：≤0.2 dB
控制、网络信号最大传输速率：100MHz
网络接口：RJ-45八线网口
控制接口：RS-485二线端子
电源接口：交流单相或直流二线端子
外形尺寸：128mm×76mm×38mm
安装尺寸：116mm×70mm矩形交点4个≤Ø4安装孔
订货选型 | 文件名 | 描述 |
|---|---|
| NKP-TEL-5C-2 | 网络、电源二组合防雷器，放电电流3kA，网络、电源双路保护，螺钉固定安装或配35mmU形导轨安装。 |
| NKP-TEL-5C-2a | 网络、电源二组合防雷器，放电电流3kA，网络、电源双路保护，螺钉固定安装或配35mmU形导轨安装，体型小巧。 |
| NKP-TEL-5C-3 | 网络、控制、电源三组合防雷器，放电电流3kA，网络、控制、电源三路保护，螺钉固定安装或配35mmU形导轨安装。 |
资料下载
| 文件名 | 产品类型 | 下载 |
|---|---|---|
| NKP-TEL-5C-3 网络摄像机三合一防雷器PDF文档 | 文档下载 |
