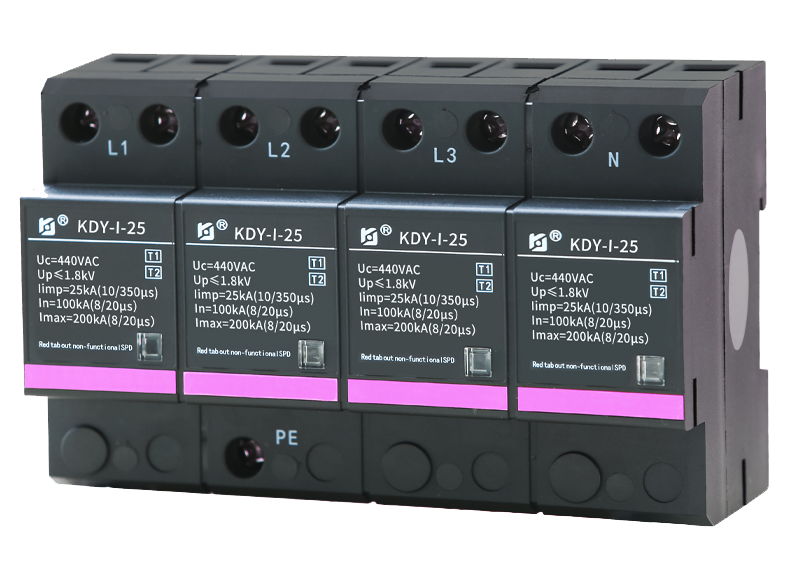

（KDY-I-25电涌保护器）
1
产品简介
Product Briefing
通常情况下，避雷针和避雷网能有效防止建筑物外部遭受直接雷击。然而，通过电缆、通信线、金属管道等引入室内的感应雷电和浪涌电压所造成的破坏，是外部防雷系统无法避免的。因此，为了确保室内电气设备、通信网络和家用电器的安全，必须使用专用的电涌保护器进行保护。
KEJIA® KDY系列电涌保护器遵循IEC标准设计，旨在快速将受保护线路接入等电位系统，限制浪涌至合理的电压保护水平。同时，它能迅速向大地释放因雷击产生的高压脉冲能量，降低接线间的电位差，从而有效保护用户的配电设备。
2
产品应用
Product Application
KDY-I-25系列电源浪涌保护器无续流、避免普通间隙式SPD浪涌过后，灭弧瞬间掉电问题，同时无漏电流。
产品具有很高的雷电流泄放能力，单模块最大通流容量25kA(10/350μs）、200kA（8/20μs），应用于雷击风险较高地区的设备系统的电源第一级防雷（LPZ0A或LPZ0B与LPZ1交界区）。
产品为标准35mm导轨式安装方式，每模块占两位标准安装位置，安装维护简便。
单位：mm
3
技术参数
Technical Parameter
技术参数 | |
类别 | I+II/T1+T2 |
额定电压 Un | 220V AC |
最大持续工作电压 Uc | 440V AC |
标称放电电流 In （8/20µs） | 100kA |
最大放电电流 I max（8/20µs） | 200kA |
冲击电流 I imp（10/350µs） | 25kA |
电压保护水平 Up | ≤1.8kV |
响应时间 tA | ≤100ns |
安装方式 | 35mm DIN 导轨 EN60715标准 |
4
接线图
Wiring Diagram
KEJIA® KDY-I-25 型电涌保护器使用时，对三相四线电源可用四片“KDY-I-25型”并接在被保护端和大地（L1、L2、L3、N线与PE）线之间，称为TN-S接法；对三相三线电源可用三片“KDY-I-25型”并接在被保护端和大地（L1、L2、L3 线与PE）线之间；单相电源的防雷可在L、N线对地（PE）之间各并接一片“KDY-I-25型” 电涌保护器。
（2P接线图）
（3P接线图）
（4P接线图）
